Le relais de préchauffage joue un rôle essentiel dans le fonctionnement d’un véhicule diesel. Il permet d’assurer la mise en température des bougies de préchauffage, facilitant ainsi le démarrage du moteur. Lorsque ce relais est défectueux, cela peut entraîner des problèmes de démarrage ou un mauvais fonctionnement du système de préchauffage. Il est donc essentiel de vérifier régulièrement le bon état de ce composant et de savoir comment le tester avec un multimètre.
Étapes préliminaires avant le test du relais de préchauffage
Tout d’abord, il faut s’assurer que le problème rencontré provient bien du relais de préchauffage. Certains signes peuvent indiquer un dysfonctionnement de cet élément :
- Difficultés lors du démarrage à froid ;
- Voyant clé sur le tableau de bord qui reste allumé plus longtemps que d’habitude ;
- Odeur de carburant non brûlé à l’échappement.
Si vous constatez ces symptômes, il est alors possible que le relais de préchauffage soit défaillant. Dans ce cas, munissez-vous d’un multimètre numérique pour réaliser le test.
Identification et localisation du relais de préchauffage
Avant de procéder au test, il est important de pouvoir identifier et localiser le relais de préchauffage. Il se présente généralement sous la forme d’une petite boîte rectangulaire (parfois cubique), avec des cosses électriques pour relier les fils aux bougies de préchauffage. Ce composant est souvent situé près du moteur ou dans le compartiment fusebox.
Test du relais de préchauffage à l’aide d’un multimètre
Une fois le relais de préchauffage identifié et accessible, voici les étapes à suivre pour tester son bon fonctionnement :

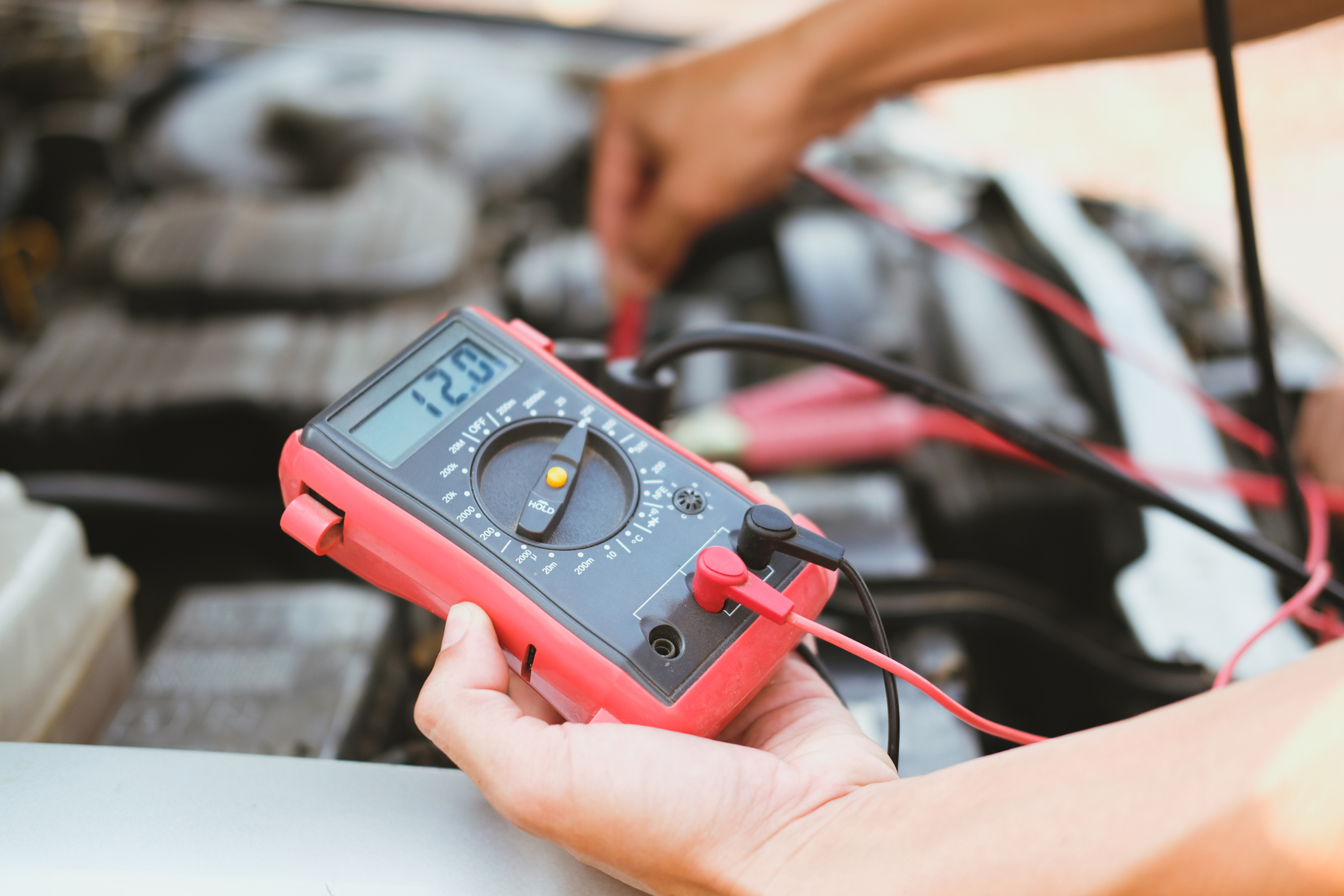

1. Mise en place du multimètre
Tout d’abord, réglez votre multimètre sur la fonction mesurant la résistance (ohmmètre). La gamme doit être adaptée à la valeur de la résistance attendue pour le relais à tester (généralement quelques ohms).
2. Débranchement du relais
Pour effectuer le test, vous devez débrancher le relais de préchauffage de son support et déconnecter les fils électriques qui y sont reliés. Cette opération permettra de réaliser des mesures sans risquer de détériorer le système électrique du véhicule.
3. Mesure de la résistance du relais
À l’aide des pointes de touche du multimètre, mesurez la résistance entre les différentes bornes du relais. Pour cela, placez une pointe de touche sur chaque borne et notez la valeur affichée par le multimètre. Répétez l’opération pour toutes les combinaisons possibles de bornes.
Si la valeur mesurée est proche de zéro ohm, cela signifie que le relais fonctionne correctement. En revanche, si la valeur est très élevée ou infinie, cela peut indiquer un dysfonctionnement du relais (circuit ouvert). Dans ce cas, il est recommandé de remplacer le composant par un modèle neuf.
4. Test des autres composants du circuit de préchauffage
Si le relais semble fonctionner correctement, il est également possible de vérifier les autres éléments du système de préchauffage :
- Bougies de préchauffage : mesurez leur résistance à l’aide du multimètre et comparez aux valeurs recommandées par le fabricant ;
- Fusible de protection du circuit : vérifiez son état et remplacez-le si nécessaire.
Ces vérifications permettront d’éliminer d’autres sources de problème et d’assurer le bon fonctionnement du système de préchauffage sur votre véhicule.
Remontage et essai du véhicule
Une fois les tests effectués, vous pouvez maintenant rebrancher le relais de préchauffage en veillant à reconnecter correctement les fils électriques. Remettez le tout en place dans le compartiment moteur et procédez à un essai du véhicule.
Si le démarrage à froid s’effectue sans difficulté et que les symptômes précédents ont disparu, cela signifie que le problème a été résolu. Dans le cas contraire, il est recommandé de consulter un professionnel pour un diagnostic plus approfondi.
Tester un relais de préchauffage avec un multimètre permet ainsi de vérifier son bon fonctionnement et d’identifier rapidement les problèmes éventuels au sein du système de préchauffage de votre véhicule diesel.
